「StiLL」デザイン情報079 「StiLL-Ⅹ」とは!　-22

便利な「StiLL-Ⅹ」のシステムテンプレート開発カイハツ用(Excel)について

① 「Excel入力・検索・削除」テンプレートをデータベースにあるデータを追加・検索・修正・削除するシステムにカスタマイズする方法をご紹介します。実行するボタンの一部をデータベースに対応した機能のボタンに置き換カえれば作成可能です。

② データ登録プログラムでは「レコード更新」ボタンの代わりにセルリンクボタン「BtUpLoad」を使います。商品コードをキーとして、シート[EWORK]にあるデータを登録するようにボタンを設定します。

③ 検索プログラムは「レコード取得」ボタンをセルリンクボタン「BtQuery」に、削除プログラムは「レコード削除」ボタンをセルリンクボタン「BtDelete」に置き換カえます。入力された商品コードを条件とするため、セルにリンクさせて条件を可変させます。

対応Ver. ：「StiLL-Ⅹ」Ver1.0以降
対応種類：StiLL Dev・Pro

※データベースへのデータ更新・削除機能は、StiLL-Ⅹ Standardにはありません。

① 「Excel入力・検索・削除」テンプレートをデータベースを使えるようにカスタマイズ。

今回は、前回ご紹介した「Excel入力・検索・削除」テンプレートで、データベースにあるデータを追加・検索・修正・

削除するシステムへのカスタマイズについてご紹介します。

「Excel入力・検索・削除」テンプレートについては下記のバックナンバーをご覧ください。

【バックナンバー078】「StiLL-Ⅹ」とは!　-21

注意

データベースへのデータ更新・削除機能はStiLL-Ⅹ Developers・Professionalでのみ対応しております。

StiLL-Ⅹ Standardでは作成サクセイすることができませんのでご注意ください。

「Excel入力・検索・削除」テンプレートに作成されているサンプルプログラムは、同一ブック内のシート([DB]シート)に

格納されているデータを追加・検索・修正・削除するプログラムとなっていますが、実行するボタンの一部をデータ

ベースに対応した機能のボタンに置き換カえれば、データベースのデータを追加ツイカ・検索・修正・削除するシステムとして

利用することができます。

データベースの準備

今回は例として以下のようなテーブルがあり、このテーブルにデータを追加したり、検索・修正・削除するシステムを

作成する想定とします。

テーブル名：商品データ

項目名

データ型

備考

商品コード

テキスト型

主キー

商品名

テキスト型

メーカー名

テキスト型

単価

数値型

原価

数値型

種別

テキスト型

備考

テキスト型

このテーブルのあるデータベースに対し、ODBCデータソースを設定します。

ODBCデータソースの設定方法は対象となるデータベースによって異なりますので、詳細は各データベースの

説明書等でご確認ください。

★AccessのデータベースへのODBCデータソースの設定方法は、「StiLLヘルプ」の下記のページをご覧ください。

メニュー [StiLL] → [StiLLヘルプ] → [StiLLの構造と管理] → [その他構造と注意事項]　→ ODBCの設定方法

今回は、「サンプル」という名前でODBCデータソースを設定している想定とします。

テンプレート内のシートについて

「Excel入力・検索・削除」テンプレートにあるシートのうち、シート[DB]はデータを格納するためのシートです。

データベースを使う場合は不要なのでシートを削除します。

② データ更新・修正プログラムはセルリンクボタン「BtUpLoad」に置き換カえ。

データ登録プログラム

シート[EPｼｰﾄA]にある「データ登録サンプルプログラム」で連続実行するボタンのうち、「④レコード更新」を

セルリンクボタン「BtUpLoad」に置き換え、データベースにデータを登録するようにします。

【方法】

シート[EPｼｰﾄA]に、セルリンクボタン「BtUpload」を貼り付けます。

ある場所：メニュー [StiLL] → [セルリンクボタン作成] → [DB] → BtUpLoad

注意

セルリンクボタン「BtUpLoad」はStiLL-Ⅹ Developers・Professionalでのみ対応しております。

StiLL-Ⅹ Standardでは作成サクセイすることができませんのでご注意ください。

登録するデータはシート[EWORK]のセルE2から書き出されて

いますので、入力セル位置は「EWORK!E2」となります。

キー列の指定は、今回の場合「商品コード」がキーとなります。

「入力セル位置」から数えてキーとなる項目がある列が1列目

にありますので、「1」を設定します。

参考

キー項目が複数ある場合はそれぞれの行番号をカンマで

区切って記述します。

例：1列目メと2列目がキー項目 → 「1,2」と記述します。

★セルリンクボタン「BtUpLoad」について詳細は「StiLLヘルプ」の下記ページをご覧ください。

メニュー [StiLL] → [StiLLヘルプ] → [セルリンクボタンヘルプ] → [DB]　→ BtUpLoad

修正プログラム

シート[EPｼｰﾄB]にある「更新サンプルプログラム連続実行2」で連続実行するボタンのうち、「⑤ﾚｺｰﾄﾞ更新」を

セルリンクボタン「BtUpLoad」に置き換え、データベースにデータを登録するようにします。

貼り付ツけたセルリンクボタン「BtUpLoad」に設定する内容は、データ検索プログラムで作成したセルリンクボタン

「BtUpLoad」と同じです。

③ 検索・削除条件をセルにリンクさせて条件が可変するようにします。

データ検索プログラム

シート[EPｼｰﾄB]にある「検索サンプルプログラム」で連続実行するボタンのうち、「③レコード検索」ボタンを

セルリンクボタン「BtQuery」に置き換え、データベースのデータを検索するようにします。

【方法】

シート[EPｼｰﾄB]に、セルリンクボタン「BtQuery」を貼り付けます。

ある場所：メニュー [StiLL] → [セルリンクボタン作成] → [DB] → BtQuery

注意

StiLLボタンの「DBデータ取得」機能では、後述のように「指定した商品コードのデータを取得する」といった

データ取得条件を可変させることができませんので、セルリンクボタン「BtQuery」を使用してください。

セルリンクボタン「BtQuery」は、StiLL-Ⅹ Standardでは作成することができません。

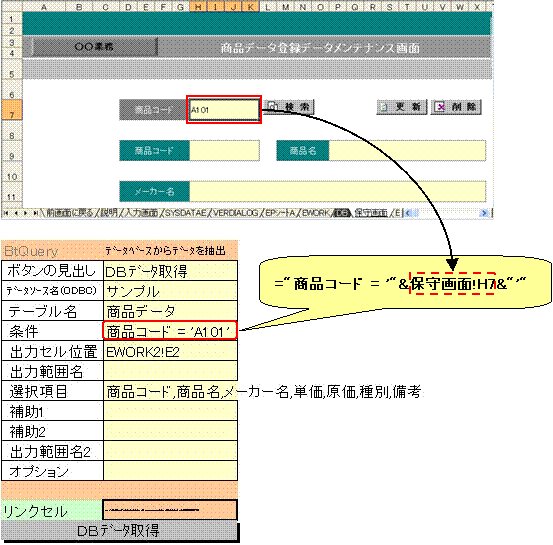

貼り付ツけたセルリンクボタン「BtQuery」の各設定方法を記述する際、「条件」の項目はシート[保守画面]の

セルH7に入力された商品コードを条件にデータを検索できるようにします。

下図のように、[保守画面]シートのセルH7とリンクさせるようにします。

注意

条件の記述方法は、利用するデータ

ベースによって異なることがあります。

この例はデータベースがAccessの

場合の記述方法となりますので、

その他のデータベースを利用する

場合の記述方法はデータベースの

説明書や解説書等でご確認ください。

★セルリンクボタン「BtQuery」について詳細は「StiLLヘルプ」の下記ページをご覧ください。

メニュー [StiLL] → [StiLLヘルプ] → [セルリンクボタンヘルプ] → [DB]　→ BtQuery

削除プログラム

シート[EPｼｰﾄB]にある「削除サンプルプログラム連続実行」ボタンで連続実行するボタンのうち、「③レコード削除」

ボタンをセルリンクボタン「BtDelete」に置き換え、指定した商品コードのデータを削除するようにします。

【方法】

シート[EPｼｰﾄB]に、セルリンクボタン「BtDelete」を貼り付けます。

ある場所：メニュー [StiLL] → [セルリンクボタン作成] → [DB] → BtDelete

注意

セルリンクボタン「BtDelete」はStiLL-Ⅹ Developers・Professionalでのみ対応しております。

StiLL-Ⅹ Standardでは作成サクセイすることができませんのでご注意ください。

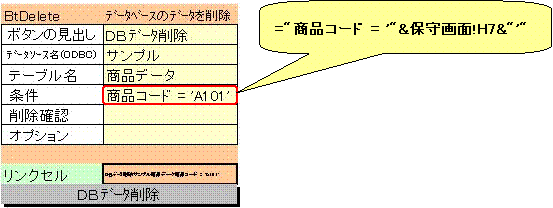

セルリンクボタン「BtDelete」の設定項目のうち「条件」については、データ検索プログラムのセルリンクボタン

「BtQuery」と同様、シート[保守画面]のセルH7とリンクさせておきます。

注意

条件の記述方法は、利用するデータ

ベースによって異なることがあります。

この例ではデータベースがAccessの

場合の記述方法となりますので、

その他のデータベースを利用する

場合の記述方法はデータベースの

説明書や解説書等でご確認ください。

★セルリンクボタン「BtDelete」について詳細は「StiLLヘルプ」の下記ページをご覧ください。

メニュー [StiLL] → [StiLLヘルプ] → [セルリンクボタンヘルプ] → [DB]　→ BtDelete
