「StiLL」デザイン情報170 StiLLコマンド--吹き出ダし型の画面操作ヘルプの表示切替ボタンを作ろう

【テーマ】今回は、ボタンをクリックすると画面上に吹き出ダしの画面操作ヘルプを表示する方法をご紹介します。もう一度ボタンをクリックするとヘルプ非表示にできます。

【特徴】メッセージボックスやダイアログを表示するヘルプとは異なり、ヘルプを表示させたまま画面入力や画面上のボタンを操作することができます。

【方法】シートに吹き出し型の図形を貼り付ツけ、テキストを追加します。
セルリンクボタン「BtObjVisible」を使い、その図形の表示を切り替えるよう設定します。

対応Ver. ：StiLL V9.1以降
対応種類：StiLL Dev・Pro

■ 今回の内容

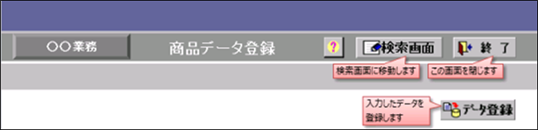

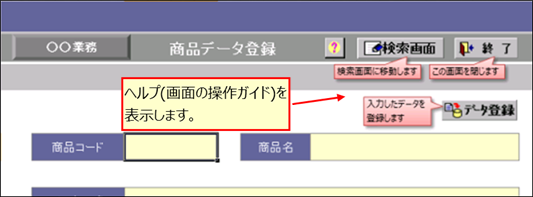

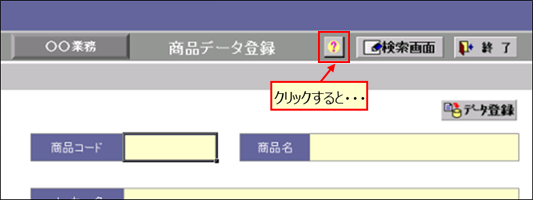

ボタンをクリックするとこのような吹き出ダし型のヘルプを表示する方法をご紹介します。

もう一度「？」ボタンをクリックすると吹き出し型のヘルプを非表示にできます。

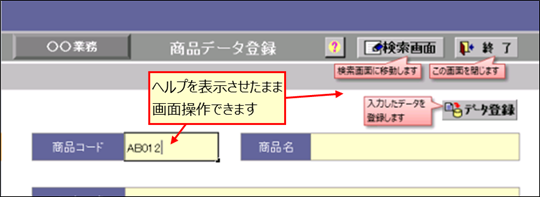

ヘルプを表示させたまま画面入力や画面上ジョウのボタンを操作することができます。

■ 作成方法

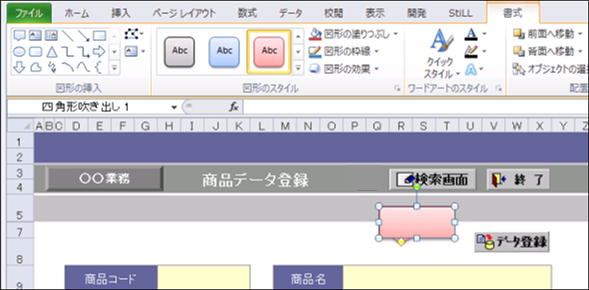

まず、操作画面のシートにヘルプにする図形を作ります。

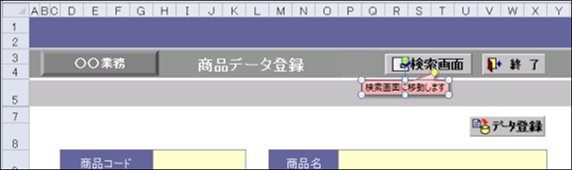

リボンの [挿入]タブ → [図形] から図形を選択し画面上ジョウに貼り付け、書式等を設定します。

図形を右クリック → [テキストの編集] からテキストを入力し、その後図形ズケイの形を整えます。

また、上の画像では図形に影を付ツけ

影を付けると少し立体的に見えます。

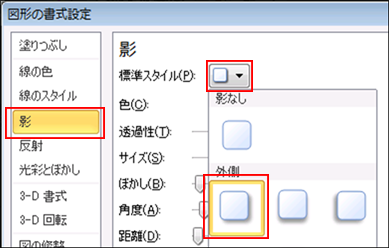

影を設定するには、

図形を右クリック → [図の書式設定] →

[影] から設定します。

同様の手順で他の図形も作成します。

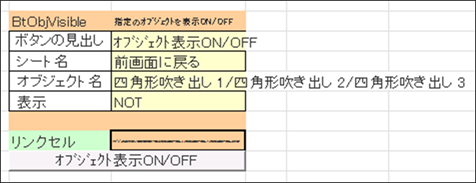

次に、プログラム記述用のシートにセルリンクボタン「BtObjVisible」を作成し、各指定シテイ項目を設定します。

　（下の図ズは、操作画面のシート名が「前画面ガメンに戻る」、３つのヘルプの図形のオブジェクト名が

「四角形吹き出し 1」、「四角形吹き出し 2」、「四角形吹き出し 3」の場合の設定例です）

ボタンをクリックした時オブジェクトが非表示の場合は表示、表示されている場合は非表示にしたいので、

「表示」には「NOT」を指定します。

※ ご注意ください

Excel2013以降で作成したオブジェクトを Excel2007 で開いたときに

オブジェクトの名前が変更されることがあります。

ですのでExcel2007 で使用する可能性がある場合は、Excel2007 または Excel2010 で

作成されることをお勧めします。

もしくは、以下の手順でオブジェクトの名前を付け直ナオします。

　　　　　　１．オブジェクトを選択します。

　　　　　　２．名前ボックス（数式バーの左隣にあります）にて、オブジェクトの名前を変更し、

キーボードの Enterキーを押します。

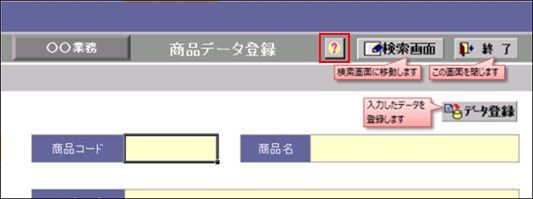

最後に、操作画面にヘルプボタンを作成してボタン連続実行の機能を設定し、連続実行ボタンで

上の手順で作成した「BtObjVisible」を実行するよう設定して出来上がりです。

■ ご参考までに

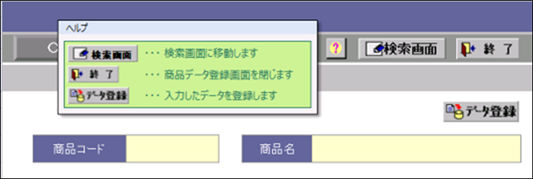

図形にテキストを入力する代わりに画像を設定すると、ヘルプの表現の幅がより広がります。

下の図ズでは四角の図形に画像をセットし、影を付ツけています。

シートに画像を貼り付ツけ、「BtObjVisible」で指定することでも実現できますが、

ヘルプの画像をクリックした時にStiLLの機能を実行したい場合は以下の手順で図形に画像を設定してください。

予め画像ファイル(JPEG、PNG等)を作っておきます。

シート上に図形を作成し右クリック → [図の書式設定] → [塗りつぶし] → [塗りつぶし(図またはテクスチャ)]

を選択し、「ファイル」ボタンから作っておいた画像ファイルを選択すると設定できます。

このように設定すると、図形を選択状態にして [StiLL]タブ → [StiLLボタン機能設定] から

StiLLの機能を割り当アてることができます。

「？」ボタンと同じ機能をヘルプの図形に設定しておくと、ヘルプの図形を押したときにもヘルプを非表示にできます。

（各ボタンの設定内容の詳細はStiLLヘルプをご確認ください）
