「StiLL」デザイン情報203 <V3.0新機能>StiLLコマンド--「グラフ範囲変更」StiLLボタンと設定方法

【テーマ】
グラフを作成する時、データ範囲を手動で変更するのが手間だと感じていることはありませんか？
今回、データ範囲を自動で変更する方法を
ご紹介します。

【方法】
EXCEL関数「COUNTA」とStiLLボタン「グラフ範囲変更（MakeBtGraph）を使用します。

【参考】
従来セルリンクボタンにしかなかった機能がStiLLボタンでも作成できるようになりました。今回はこれらのStiLLボタンのなかから、「グラフ範囲変更」（MakeBtGraph）ボタンについてご紹介します。

対応Ver. ：StiLL-XV3.0 以降
対応種類：StiLL Dev・Pro

■ 今回の内容

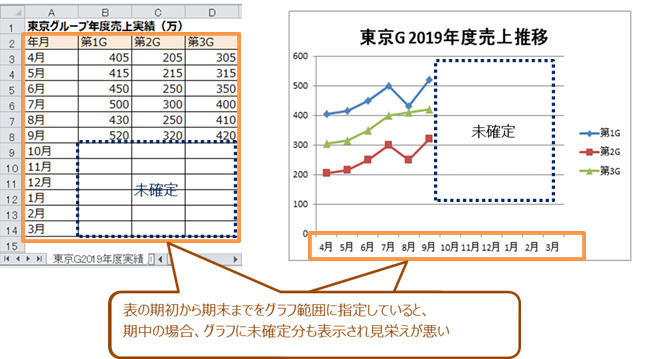

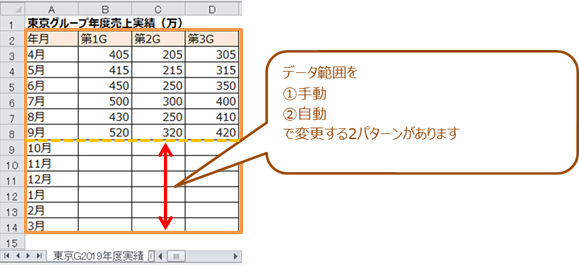

　例えば、下記、東京グループ年度売上実績（万）全体のグラフを作成すると・・・

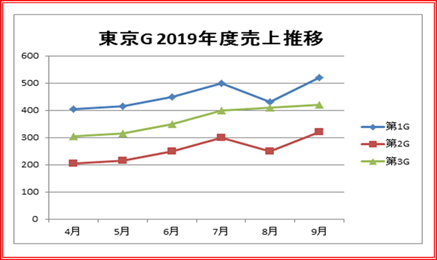

　そこで下記、売上実績が入力されてる月までのグラフ作成するために・・・

　今回はStiLLの「グラフ範囲変更」（MakeBtGraph）ボタンを使用し、自動でデータ範囲を変更する方法を

　ご紹介します。

■ ボタンの説明

「グラフ範囲変更」（MakeBtGraph）ボタン設定方法

①「グラフ範囲変更」（MakeBtGraph）ボタンの設定方法

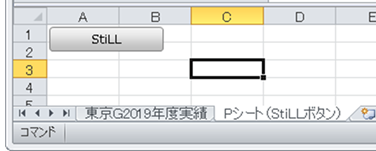

1）「StiLL」タブのボタンテンプレートからボタンを貼り付けます。

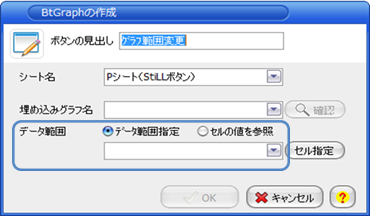

2）「StiLL」ボタンに、「グラフ範囲変更」（MakeBtGraph）を割り当てると、

　　　下記、表ヒョウのデータ範囲の設定が必要になります。

データ範囲：東京G2019年度実績!$A$2:$D$???

グラフ範囲変更に対応するためには、StiLLボタン上で下記３項目の設定が必要です

また、データ範囲は可変するため別シートに数式を設定する必要があり、3）にて、そちらを説明を致します

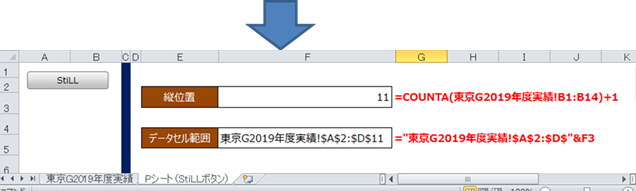

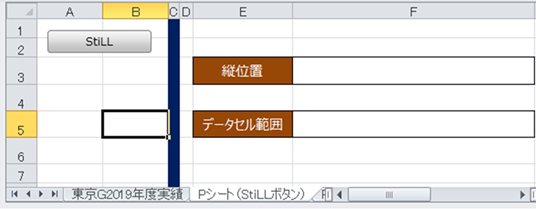

3）まず、「StiLL」ボタンを設定した、「Pシート（StiLLボタン）」シートに、下記の図ズのように

　　「縦位置イチ」と、「データセル範囲」を設定する

　　　　　①縦位置イチ　＝　COUNTA関数を使用し、B2行～B14行内ナイの空白でないセルの値を取得する

　　　　　　　　　　　　　　そして、B列1行目が空白のため、+1を行う。

　　　　　②縦位置イチ　＝　上記２の？？？に、①で設定した縦位置（F列3行）を設定する

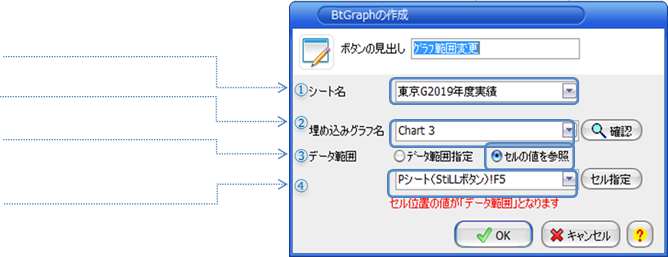

4）「StiLL」ボタンに、「グラフ範囲変更」（MakeBtGraph）を割り当て、下図のように入力してください。

　　　　①グラフ表があるシート名を設定します

　　　　②埋め込みグラフ名を選択します

　　　　③（セル指定）ボタンをクリックします

　　　　④上記(2)で準備したデータセル範囲の

　　　　　　セル値を設定します

以上のボタン設定を行うことで、表に対しグラフが可変されます。

　　例）10月～12月の売ウ上実績を登録し、「StiLL」ボタンを実行。すると表に対しグラフが可変します。

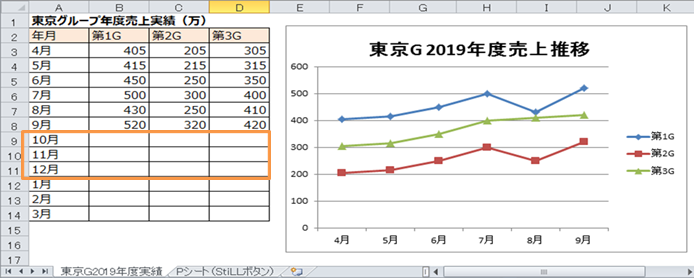

実行前

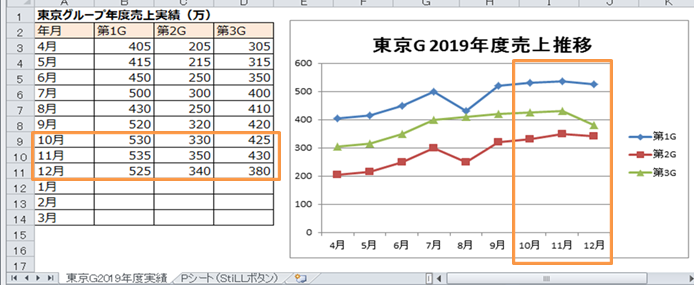

実行後

ご参考

　「StiLL X Ver 3.0」より、従来セルリンクボタンにしかなかった機能です。StiLLボタンでも作成できるようになりました。

※その他バージョンアップ内容に関してはこちらでご覧いただけます ⇒　

（各ボタンの設定内容の詳細はStiLLヘルプをご確認ください）
